Взгляд на нормативную базу показывает очень расплывчатые формулировки защиты от опасностей типа
«2.1.4. Движущиеся части производственного оборудования, являющиеся источниками опасности, должны быть или ограждены, или оснащены средствами блокировки, остановки, сигнализации, или окрашены в сигнальные цвета и обозначены знаками безопасности в соответствии с ГОСТ 12.4.026-2015»
или
«2.1.5. Движущиеся части производственного оборудования, являющиеся возможным источником травмоопасности, должны быть ограждены или расположены так, чтобы исключалась возможность прикасания к ним работающего или использованы другие средства (например, двуручное управление), предотвращающие травмирование.
Если функциональное назначение движущихся частей, представляющих опасность, не допускает использование ограждений или других средств, исключающих возможность прикасания работающих к движущимся частям, то конструкция производственного оборудования должна предусматривать сигнализацию, предупреждающую о пуске оборудования, а также использование сигнальных цветов и знаков безопасности.»
Ликвидации опасности – лучшее решение для снижения рисков. Поэтому обратимся к лучшим практикам. Такое решение есть и называется Нулевой доступ – Zero access. Есть стандарт EN ISO 13857:2008 (ГОСТ ISO 13857-2012), в котором конкретно прописаны требования к конструкции ограждений опасных зон. Стандарт основан на принципе любопытной обезьяны, который гласит:
«Если в оборудовании есть возможность доступа в опасную зону, значит кто-нибудь обязательно засунет руку и получит травму».
Стандарт устанавливает минимальные безопасные расстояния между ограждением и опасными частями оборудования в зависимости от размеров зазоров в ограждениях.
Зазоры и безопасная дистанция в оборудовании для защиты рук:
| Размер зазора | 120мм | 30мм | 12мм | 4-6мм |
| Возможна травма | Рука | Кисть руки | Палец | Ноготь |
| Безопасная дистанция | 850 мм | 120мм | 80мм | 5мм |

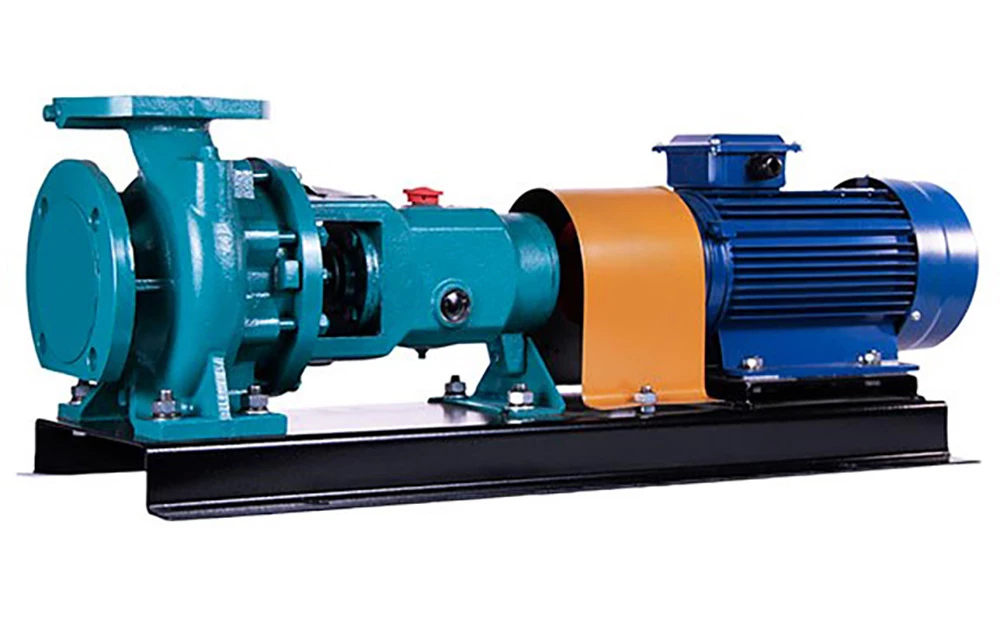

Это означает, что если между ограждением и корпусом насоса есть зазор 12мм, значит можно просунуть палец и безопасное расстояние от ограждения до движущихся частей должно быть не менее 80мм.
Если зазор 30мм – значит можно просунуть кисть руки и необходима безопасная дистанция не менее 120мм.

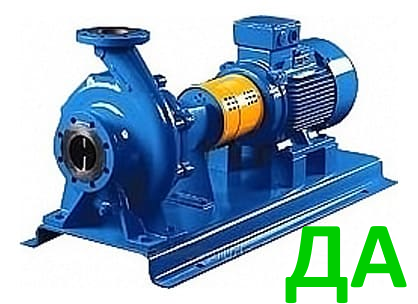

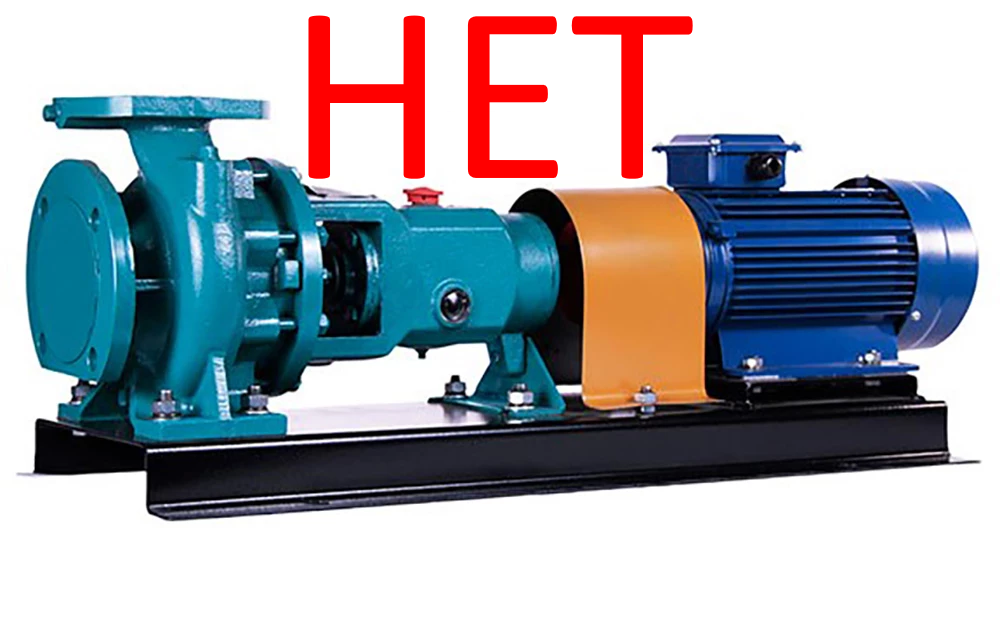

Соответственно, оценив риски при покупке насоса, лучше купить более безопасный насос. А если насос уже имеется, нужно модифицировать ограждения для предупреждения травм.
Не забываем, что ограждения нельзя снять без инструмента. Демонтаж ограждений – это ремонт, требующий блокировки LOTO. Но это большая тема для отдельной статьи.
Если по условиям работы необходимо часто открывать ограждения, то делаем ограждение легкосъёмным (открытие без применения инструмента) и обязательна установка блокирующих выключателей для отключения оборудования при открытии ограждения. Причём продвинутые блокировки не позволяют открыть ограждения до отключения оборудования и затем блокируют его включение при открытом ограждении. Что безопасней.
Оборудование как импортное, так и отечественное не всегда соответствует нормам нулевого доступа. Если вы приведёте ограждения в соответствие с этим стандартом, то риск воздействия движущихся частей при стандартных рабочих операциях будет сведён к нулю. Желаю успеха.
